Raise Bore Rods
Black Diamond Raise Bore Rods are engineered for maximum strength, durability, and precision in the toughest drilling environments. Manufactured to exacting standards with premium-grade materials, they deliver exceptional torque resistance, extended service life, and reliable performance in demanding raise boring applications. With consistent quality and proven reliability, our Raise Bore Rods help mining operations achieve safer, faster, and more cost-effective drilling results.
Standard Raise Bore Rods
Metric Dimensions
| OD | Thread | Length | Wrench | Length | ID | Length | ||||
| Body | Pin x Box | S/S | Square | Width | S/Flat 1 | S/Flat 2 | Body | Boreback | ||
| A | - | C | D | E1 | E2 | F | G | H | J | K |
| 254.0mm | 8 1/2" DI-22 | 1219.2mm 1524.0mm | 203.2mm 209.5mm | 69.8mm | 69.8mm | 209.5mm | 38.1mm | 120.5mm | 181.0mm | 482.6mm 914.2mm |
| 285.7mm | 9 1/4" DI-22 | 1219.2mm 1524.0mm | 228.6mm 234.9mm | 75.0mm 88.9mm | 75.0mm 88.9mm | 224.8mm 254.0mm | 40mm 63.5mm | 120.5mm | 195.26mm | 482.6mm 914.2mm |
| 327.0mm | 10 1/2" DI-22 | 1524.0mm | 254.0mm 266.7mm | 88.9mm | 88.9mm | 292.1mm | 63.5mm | 138.1mm | 228.6mm | 482.6mm 914.2mm |
Imperial Dimensions
| OD | Thread | Length | Wrench | Length | ID | Length | ||||
| Body | Pin x Box | S/S | Square | Width | S/Flat 1 | S/Flat 2 | Body | Boreback | ||
| A | - | C | D | E1 | E2 | F | G | H | J | K |
| 10" | 8 1/2" DI-22 | 48" 60" | 8" 8 1/4 | 2 3/4" | 2 3/4" | 8 1/4" | 1 1/2" | 4 3/4" | 7 1/8" | 19" 36" |
| 11 1/4" | 9 1/4" DI-22 | 48" 60" | 9" 9 1/4" | 2 61/64" 3 1/2" | 2 61/64" 3 1/2" | 8 27/32" 10" | 1 37/64" 2 1/2" | 4 3/4" | 7 11/16" | 19" 36" |
| 12 7/8" | 10 1/2" DI-22 | 48" 60" | 10" 10 1/2" | 3 1/2" | 3 1/2" | 11 1/2" | 2 1/2" | 5 7/16" | 9" | 19" 36" |
Short Starter Rods
Metric Dimensions
| OD | Thread | Length | Wrenching | Length | ID | ||||
| Body | Pin | Box | S/S | Square | Width | S/Flat 1 | S/Flat 2 | Body | |
| A | - | - | C | D | E1 | E2 | F | G | H |
| 254.0mm | 8 1/4" DI-22 | 6 5/8" API REG | 584.2mm | 203.2mm 209.5mm | 69.8mm | 69.8mm | 209.5mm | 38.1mm | 120.5mm |
| 285.7mm | 9 1/4" DI-22 | 6 5/8" API REG | 584.2mm | 228.6mm 234.9mm | 75.0mm 88.9mm | 75.0mm 88.9mm | 224.8mm 354.0mm | 40mm 63.5mm | 120.5mm |
| 327.0mm | 10 1/2" DI-22 | 6 5/8" API REG 7 5/8" API REG | 584.2mm | 254.0mm 266.7mm | 88.9mm | 88.9mm | 292.1mm | 63.5mm | 138.1mm |
Imperial Dimensions
| OD | Thread | Length | Wrenching | Length | ID | ||||
| Body | Pin | Box | S/S | Square | Width | S/Flat 1 | S/Flat 2 | Body | |
| A | - | - | C | D | E1 | E2 | F | G | H |
| 10" | 8 1/4" DI-22 | 6 5/8" API REG | 23" | 8" 8 1/4" | 2 3/4" | 2 3/4" | 8 1/4" | 1 1/2" | 4 3/4" |
| 11 1/4" | 9 1/4" DI-22 | 6 5/8" API REG | 23" | 9" 9 1/4" | 2 61/64" 3 1/2" | 2 61/64" 3 1/2" | 8 27/32" 10" | 1 37/64" 2 1/2" | 4 3/4" |
| 12 7/8" | 10 1/2" DI-22 | 6 5/8" API REG 7 5/8" API REG | 23" | 10" 10 1/2" | 3 1/2" | 3 1/2" | 11 1/2" | 2 1/2" | 5 7/16" |

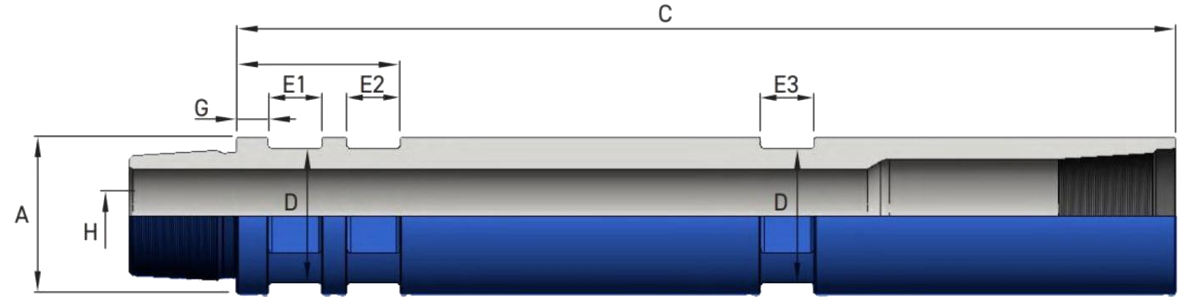

Long Starter Rods
Metric Dimensions
| OD | Thread | Length | Wrenching | Length | ID | ||||
| Body | Pin | Box | S/S | Square | Width | S/Flat 1 | S/Flat 2 | Body | |
| A | - | - | C | D | E1 | E2 | F | G | H |
| 254.0mm | 8 1/4" DI-22 | 6 5/8" API REG | 1524.0mm | 203.2mm 209.5mm | 69.8mm | 69.8mm | 209.5mm | 38.1mm | 120.5mm |
| 285.7mm | 9 1/4" DI-22 | 6 5/8" API REG | 1524.0mm | 228.6mm 234.9mm | 75.0mm 88.9mm | 75.0mm 88.9mm | 224.8mm 354.0mm | 40mm 63.5mm | 120.5mm |
| 327.0mm | 10 1/2" DI-22 | 6 5/8" API REG 7 5/8" API REG | 1524.0mm | 254.0mm 266.7mm | 88.9mm | 88.9mm | 292.1mm | 63.5mm | 138.1mm |
Imperial Dimensions
| OD | Thread | Length | Wrenching | Length | ID | ||||
| Body | Pin | Box | S/S | Square | Width | S/Flat 1 | S/Flat 2 | Body | |
| A | - | - | C | D | E1 | E2 | F | G | H |
| 10" | 8 1/4" DI-22 | 6 5/8" API REG | 60" | 8" | 2 3/4" | 2 3/4" | 8 1/4" | 1 1/2" | 4 3/4" |
| 11 1/4" | 9 1/4" DI-22 | 6 5/8" API REG | 60" | 9" 9 1/4" | 2 61/64" 3 1/2" | 2 61/64" 3 1/2" | 8 27/32" 10" | 1 37/64" 2 1/2" | 4 3/4" |
| 12 7/8" | 10 1/2" DI-22 | 6 5/8" API REG 7 5/8" API REG | 60" | 10" 10 1/2" | 3 1/2" | 3 1/2" | 11 1/2" | 2 1/2" | 5 7/16" |

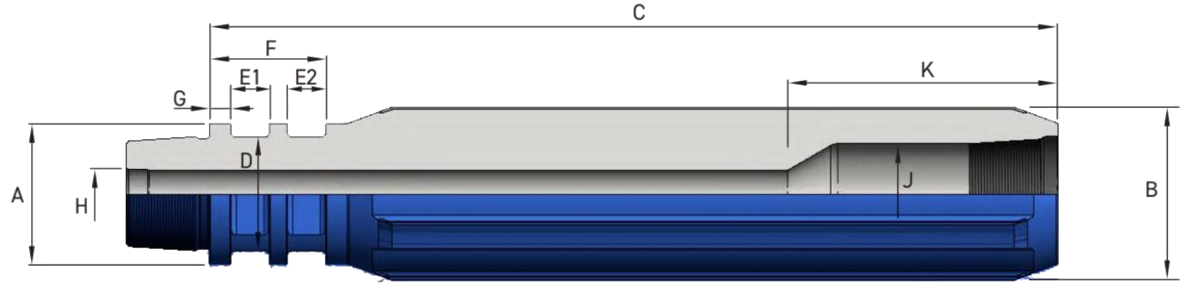

Stabilizers
Metric Dimensions
| OD | Thread | Length | Wrenching | Length | ID | Length | |||||
| Body | Hole | - | S/S | Square | Width | S/Flat 1 | S/Flat 2 | Body | Boreback | ||
| A | B | - | C | D | E1 | E2 | F | G | H | J | K |
| 254.0mm | 279.4mm 311.1mm 349.2mm | 8 1/4" DI-22 | 1219.2mm 1524.0mm | 203.2mm 209.5mm | 69.8mm | 69.8mm | 209.5mm | 38.1mm | 85.7mm | 181.0mm | 482.6mm 914.2mm |
| 285.7mm | 311.1mm 249.2mm | 9 1/4" DI-22 | 1219.2mm 1524.0mm | 228.6mm 234.9mm | 75.0mm 88.9mm | 75.0mm 88.9mm | 224.8mm 254.0mm | 40mm 63.5mm | 120.5mm | 203.2mm | 482.6mm 914.2mm |
| 327.0mm | 349.2mm 381.0mm 406.4mm 444.5mm | 10 1/2" DI-22 | 1219.2mm 1524.0mm | 254.0mm 266.7mm | 88.9mm | 88.9mm | 292.1mm | 63.5mm | 138.1mm | 228.6mm | 482.6mm 914.2mm |
Imperial Dimensions
| OD | Thread | Length | Wrenching | Length | ID | Length | |||||
| Body | Hole | - | S/S | Square | Width | S/Flat 1 | S/Flat 2 | Body | Boreback | ||
| A | B | - | C | D | E1 | E2 | F | G | H | J | K |
| 10" | 11" 12 1/4" 13 3/4" | 8 1/4" DI-22 | 48" 60" | 8" 8 1/4" | 2 3/4" | 2 3/4" | 8 1/4" | 1 1/2" | 3 3/8" | 7 1/8" | 19" 36" |
| 11 1/4" | 12 1/4" 13 3/4" | 9 1/4" DI-22 | 48" 60" | 9" 9 1/4" | 2 61/64" 3 1/2" | 2 61/64" 3 1/2" | 8 27/32" 10" | 1 5/8" 2 1/2" | 4 3/4" | 8" | 19" 36" |
| 12 7/8" | 13 3/4" 15" 16" 17 1/2" | 10 1/2" DI-22 | 48" 60" | 10" 10 1/2" | 3 1/2" | 3 1/2" | 11 1/2" | 2 1/2" | 5 7/16" | 9" | 19" 36" |

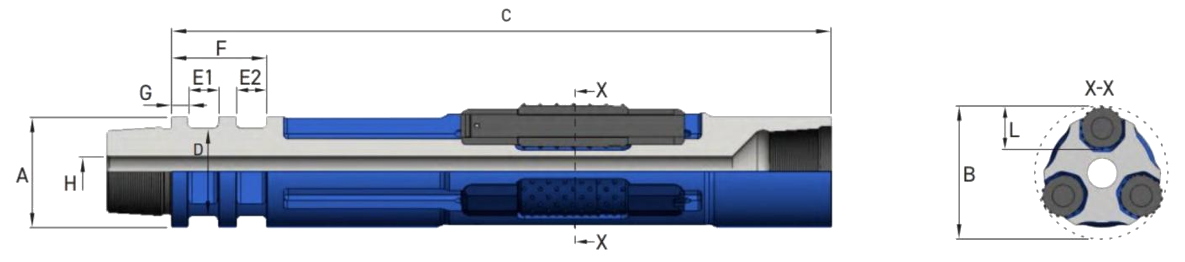

Roller Reamers
Metric Dimensions
| OD | Thread | Length | Wrenching | Length | ID | Cutter | |||||
| Body | Hole | Pin | Box | S/S | Square | Width | S/Flat 1 | S/Flat 2 | Body | Size | |
| A | B | - | - | C | D | E1 | E2 | F | G | H | L |
| 254.0mm | 279.4mm 311.1mm | 8 1/4" DI-22 | 8 1/4" DI-22 6 5/8" API REG | 1219.2mm 1524.0mm | 203.2mm 209.5mm | 69.8mm | 69.8mm | 209.5mm | 38.1mm | 63.5mm | 63.5mm 101.6mm |
| 285.7mm | 311.1mm | 9 1/4" DI-22 | 8 1/4" DI-22 6 5/8" API REG | 1524.0mm | 228.6mm 234.9mm | 75.0mm 88.9mm | 75.0mm 88.9mm | 224.8mm 254.0mm | 38.1mm | 63.5mm | 101.6mm |
| 327.0mm | 349.2mm 381.0mm | 10 1/2" DI-22 | 8 1/4" DI-22 6 5/8" API REG 7 5/8" API REG | 1524.0mm | 254.0mm 266.7mm | 88.9mm | 88.9mm | 292.1mm | 63.5mm | 88.9mm | 101.6mm |
Imperial Dimensions
| OD | Thread | Length | Wrenching | Length | ID | Cutter | |||||
| Body | Hole | Pin | Box | S/S | Square | Width | S/Flat 1 | S/Flat 2 | Body | Size | |
| A | B | - | - | C | D | E1 | E2 | F | G | H | L |
| 10" | 11" 12 1/4" | 8 1/4" DI-22 | 8 1/4" DI-22 6 5/8" API REG | 48" 60" | 8" 8 1/4" | 2 3/4" | 2 3/4" | 8 1/4" | 1 1/2" | 2 1/2" | 1 1/2" 4" |
| 11 1/4" | 12 1/4" | 9 1/4" DI-22 | 8 1/4" DI-22 6 5/8" API REG | 60" | 9" 9 1/4" | 2 61/64" 3 1/2" | 2 61/64" 3 1/2" | 8 27/32" 10" | 1 1/2" | 2 1/2" | 4" |
| 12 7/8" | 13 3/4" 15" | 10 1/2" DI-22 | 8 1/4" DI-22 6 5/8" API REG 7 5/8" API REG | 60" | 10" 10 1/2" | 3 1/2" | 3 1/2" | 11 1/2" | 2 1/2" | 3 1/2" | 4" |
Bit Subs with Float Valve
Metric Dimensions
| OD | Thread | Length | Wrenching | Length | ID | |||||
| Body | Hole | Pin | Box | S/S | Square | Width | S/Flat 1 | S/Flat 2 | Body | |
| A | B | - | - | C | D | E1 | E2 | F | G | H |
| 254.0mm | 279.4mm 311.1mm 349.2mm | 8 1/4" DI-22 | 6 5/8" API REG | 800.1mm | 203.2mm 209.5mm | 69.8mm | 69.8mm | 209.5mm | 38.1mm | 120.5mm |
| 285.7mm | 311.1mm 349.2mm | 9 1/4" DI-22 | 6 5/8" API REG | 800.1mm | 228.6mm 234.9mm | 75.0mm 88.9mm | 75.0mm 88.9mm | 224.8mm 254.0mm | 40mm 63.5mm | 120.5mm |
| 327.0mm | 349.2mm 381.0mm 406.4mm 444.5mm | 10 1/2" DI-22 | 6 5/8" API REG 7 5/8" API REG | 800.1mm | 254.0mm 266.7mm | 88.9mm | 88.9mm | 292.1mm | 63.5mm | 138.1mm |
Imperial Dimensions
| OD | Thread | Length | Wrenching | Length | ID | |||||
| Body | Hole | Pin | Box | S/S | Square | Width | S/Flat 1 | S/Flat 2 | Body | |
| A | B | - | - | C | D | E1 | E2 | F | G | H |
| 10" | 11" 12 1/4" 13 3/4" | 8 1/4" DI-22 | 6 5/8" API REG | 31 1/2" | 8" 8 1/4" | 2 3/4" | 2 3/4" | 8 1/4" | 1 1/2" | 4 3/4" |
| 11 1/4" | 12 1/4" 13 3/4" | 9 1/4" DI-22 | 6 5/8" API REG | 31 1/2" | 9" 9 1/4" | 2 61/64" 3 1/2" | 2 61/64" 3 1/2" | 8 27/32" 10" | 1 37/64" 2 1/2" | 4 3/4" |
| 12 7/8" | 13 3/4" 15" 16" 17 1/2" | 10 1/2" DI-22 | 6 5/8" API REG 7 5/8" API REG | 31 1/2" | 10" 10 1/2" | 3 1/2" | 3 1/2" | 11 1/2" | 2 1/2" | 5 7/16" |

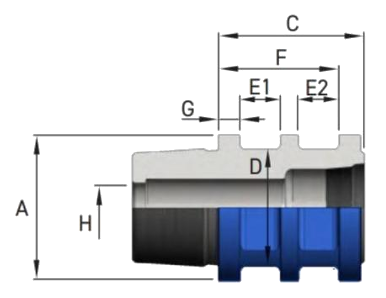

Pilot Subs with Float Valve - 2 Spanner Flats
Metric Dimensions
| OD | Thread | Length | Wrenching | Length | ID | ||||
| Body | Pin | Box | S/S | Square | Width | S/Flat 1 | S/Flat 2 | Body | |
| A | - | - | C | D | E1 | E2 | F | G | H |
| 254.0mm | 8 1/4" DI-22 | 6 5/8" API REG | 254.0mm | 203.2mm 209.5mm | 69.8mm | 69.8mm | 209.5mm | 38.1mm | 85.7mm |
| 285.7mm | 9 1/4" DI-22 | 6 5/8" API REG | 285.7mm | 228.6mm 234.9mm | 88.9mm | 88.9mm | 254.0mm | 38.1mm | 85.7mm |
| 327.0mm | 10 1/2" DI-22 | 6 5/8" API REG 7 5/8" API REG | 342.9mm | 254.0mm 266.7mm | 88.9mm | 88.9mm | 292.1mm | 63.5mm | 100.0mm |
Imperial Dimensions
| OD | Thread | Length | Wrenching | Length | ID | ||||
| Body | Pin | Box | S/S | Square | Width | S/Flat 1 | S/Flat 2 | Body | |
| A | - | - | C | D | E1 | E2 | F | G | H |
| 10" | 8 1/4" DI-22 | 6 5/8" API REG | 10" | 8" 8 1/4" | 2 3/4" | 2 3/4" | 8 1/4" | 1 1/2" | 3 3/8" |
| 11 1/4" | 9 1/4" DI-22 | 6 5/8" API REG | 11 1/4" | 9" 9 1/4" | 3 1/2" | 3 1/2" | 10" | 1 1/2" | 3 3/8" |
| 12 7/8" | 10 1/2" DI-22 | 6 5/8" API REG 7 5/8" API REG | 13 1/2" | 10" 10 1/2" | 3 1/2"` | 3 1/2" | 11 1/2" | 2 1/2" | 3 15/16" |

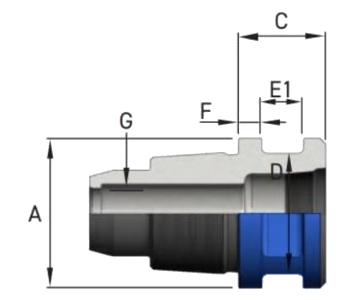

Pilot Subs with Float Valve - 1 Spanner Flat
Metric Dimensions
| OD | Thread | Length | Wrenching | Length | ID | ||
| Body | Pin | Box | S/S | Square | Width | S/Flat 2 | Body |
| A | - | - | C | D | E1 | G | H |
| 254.0mm | 8 1/4" DI-22 | 6 5/8" API REG | 147.6mm | 203.2mm 209.5mm | 69.8mm | 38.1mm | 85.7mm |
| 285.7mm | 9 1/4" DI-22 | 6 5/8" API REG | 165.1mm | 228.6mm 234.9mm | 88.9mm | 38.1mm | 85.7mm |
| 327.0mm | 10 1/2" DI-22 | 6 5/8" API REG 7 5/8" API REG | 203.2mm | 254.0mm 266.7mm | 88.9mm | 63.5mm | 100.0mm |
Imperial Dimensions
| OD | Thread | Length | Wrenching | Length | ID | ||
| Body | Pin | Box | S/S | Square | Width | S/Flat | Body |
| A | - | - | C | D | E1 | G | H |
| 10" | 8 1/4" DI-22 | 6 5/8" API REG | 5 13/16" | 8" 8 1/4" | 2 3/4" | 1 1/2" | 3 3/8" |
| 11 1/4" | 9 1/4" DI-22 | 6 5/8" API REG | 6 1/2" | 9" 9 1/4" | 3 1/2" | 1 1/2" | 3 3/8" |
| 12 7/8" | 10 1/2" DI-22 | 6 5/8" API REG 7 5/8" API REG | 8" | 10" 10 1/2" | 3 1/2"` | 2 1/2" | 3 15/16" |
